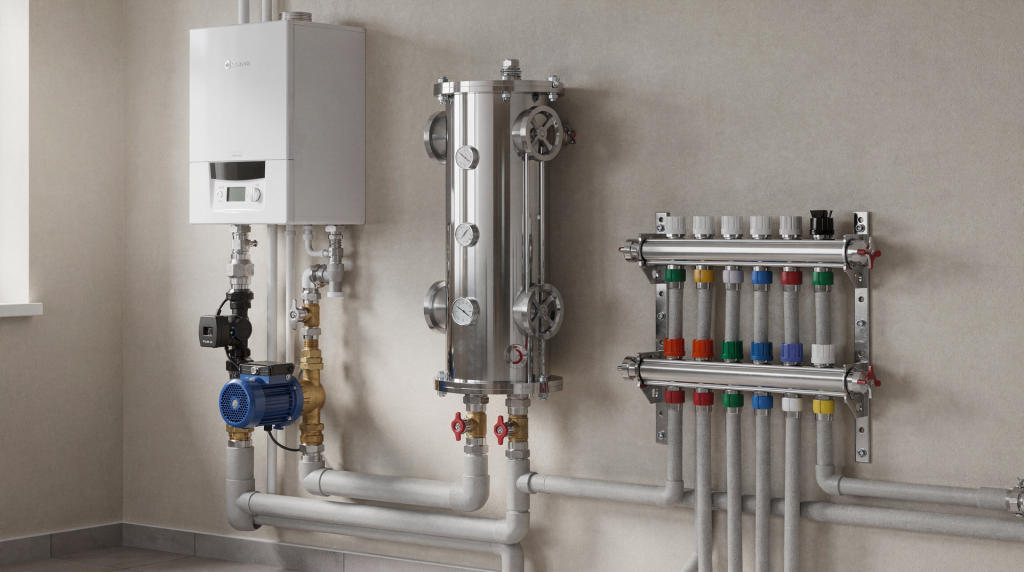

Гидравлическое разделение в системе отопления: гидрострелка, коллектор, малый контур

Гидравлическое разделение нужно там, где в одной системе отопления работают несколько насосов, разные контуры и оборудование с разными расходами. Если разобраться в принципе один раз, сразу становится понятнее, зачем ставят гидрострелку, когда нужен коллектор и почему малый контур иногда важнее дорогой автоматики.

Что такое гидравлическое разделение простыми словами

В идеальной системе каждый насос должен «видеть» только свой участок и не зависеть от соседей. На практике так почти никогда не бывает: котловой насос, насос тёплого пола, насос радиаторного контура и насос бойлера начинают влиять друг на друга. В результате появляются шум, разбалансировка, недогрев, перерасход электроэнергии и частые жалобы на то, что система «то греет, то нет».

Гидравлическое разделение — это способ развязать контуры так, чтобы расход в одном не ломал работу другого. Делают это разными узлами:

• гидрострелкой;
• распределительным коллектором;
• малым контуром котла;
• сочетанием нескольких решений сразу.

Смысл всегда один: обеспечить стабильный расход там, где он нужен, и убрать взаимное влияние насосов.

Когда гидравлическое разделение действительно нужно

Не в каждой системе оно обязательно. Ошибка многих монтажников и владельцев дома — ставить гидрострелку «на всякий случай». Это не универсальная запчасть, а инженерное решение для конкретной схемы.

Типовые случаи, когда без разделения сложно обойтись

• несколько потребителей с разным режимом работы: радиаторы, тёплые полы, бойлер, вентиляционный нагреватель;
• несколько насосов, которые могут работать одновременно;
• котёл с ограниченным минимальным расходом через теплообменник;
• система с большим количеством контуров и разной длиной веток;
• реконструкция старого объекта, где часть системы уже есть, а часть добавляется;
• каскад котлов или котельная с несколькими источниками тепла.

По моему опыту, самый частый сигнал — когда после запуска двух насосов одновременно слышен характерный гул в трубах, а расходомеры на коллекторе начинают «плавать». Это прямое указание на конфликт насосов.

Когда гидрострелка может не понадобиться

• один котёл и один контур без сложной автоматики;
• небольшая система с правильно подобранным насосом;
• тёплый пол через смесительный узел без отдельного сложного котлового контура;
• схема, где расчёт расходов и сопротивлений выполнен грамотно, а насосы не конфликтуют.

Если система короткая и простая, дополнительный узел иногда только усложняет монтаж и обслуживание. Был случай: в доме 120 м² с одним радиаторным контуром и бойлером косвенного нагрева заказчик настоял на гидрострелке. В итоге получили лишние соединения, повышенное гидравлическое сопротивление и нестабильную работу из-за неправильно подобранного диаметра. Переделали на обычный коллектор — всё заработало тихо.

Как работает гидрострелка

Гидрострелка — это вертикальная труба с патрубками подачи и обратки. Внутри неё скорость воды резко падает, поэтому котловой контур и потребительские контуры как бы «разделяются».

Что происходит в реальности

Если расход котлового насоса равен суммарному расходу потребителей, вода через гидрострелку проходит почти без подмешивания. Если расходы разные, часть воды может циркулировать внутри узла, а часть смешиваться между подачей и обраткой.

Это даёт три эффекта:

• котловой насос работает в более стабильном режиме;
• насосы контуров не тянут друг друга;
• температура подачи по веткам становится предсказуемее.

Главная идея

Гидрострелка не создаёт давление и не «улучшает напор». Она только разделяет гидравлически разные части системы. Это важное различие: если проблема в слабом насосе или ошибочном расчёте труб, стрелка не спасёт. Часто вижу, как на объекте меняют насос на более мощный, а гидрострелку оставляют ту же — в итоге скорости внутри узла растут, подмес становится неконтролируемым, и разделение перестаёт работать.

Чем гидрострелка отличается от коллектора

Эти узлы часто путают, хотя задачи у них разные.

Коллектор сам по себе не заменяет гидрострелку. Он лишь помогает равномерно раздать теплоноситель по веткам. Если насосы конфликтуют, один коллектор проблему не решит. На одном объекте смонтировали коллекторную группу на пять веток без гидрострелки, хотя стояли два мощных насоса — в итоге при включении тёплого пола радиаторы остывали, потому что насосы начинали перетягивать друг друга.

Что такое малый контур и зачем он нужен

Малый контур — это короткая циркуляция теплоносителя, которая помогает котлу быстрее выйти на рабочий режим и не ловить слишком холодную обратку. Особенно это важно для твердотопливных котлов, а также для некоторых чугунных и низкотемпературных систем.

Задачи малого контура

• ускорить прогрев котла;
• исключить конденсацию на теплообменнике;
• не допустить «холодного шока» при старте;
• стабилизировать температуру в зоне котла.

Часто малый контур собирают через трёхходовой термостатический клапан или смесительный узел. Смысл в том, чтобы сначала гонять воду по короткому кругу, а потом постепенно подключать отопление.

Где малый контур особенно полезен

• твердотопливные котлы;
• чугунные котлы;
• системы с высокой инерцией;
• объекты, где топливо даёт резкий и неравномерный тепловой поток.

На практике без малого контура твердотопливный котёл при холодной обратке начинает «плакать» — конденсат на стенках теплообменника смешивается с сажей, образуется кислота, и через пару сезонов котёл может потечь. Поэтому я всегда рекомендую закладывать трёхходовой клапан с термоголовкой, настроенный на 55–60 °C обратки.

Схемы гидравлического разделения

Ниже — самые практичные варианты, с которыми чаще всего сталкиваются на объектах.

1. Котёл + гидрострелка + коллектор

Одна из самых распространённых схем для частного дома.

Как устроено:

• котёл работает на свой котловой контур;
• гидрострелка отделяет котловой расход от потребительских;
• после стрелки стоит коллектор;
• от коллектора уходят ветки: радиаторы, тёплый пол, бойлер, фанкойлы.

Плюсы:

• удобно балансировать;
• можно подключать много контуров;
• насосы не мешают друг другу.

Минусы:

• дороже и крупнее по месту;
• требует точного расчёта;
• при неправильной настройке появляются лишние смешения и потери температуры.

2. Коллектор без гидрострелки

Подходит для менее сложных систем.

Когда применяют:

• один источник тепла;
• 2–3 контура с близкими расходами;
• короткие магистрали и нормальный подбор насосов.

Плюсы:

• проще;
• дешевле;
• меньше элементов, которые нужно обслуживать.

Минусы:

• выше риск взаимного влияния насосов;
• сложнее добиться стабильной работы при изменяющихся режимах.

3. Малый контур котла + распределение по веткам

Часто используется с твердотопливными котлами.

Смысл:

• котёл сначала работает по малому кругу;
• затем тепло постепенно отдаётся в систему;
• раздача тепла может идти через коллектор, буферную ёмкость или отдельные ветки.

Плюсы:

• защита котла;
• более ровный запуск;
• меньше конденсата и термошока.

Минусы:

• схема требует правильной автоматики;
• неверно подобранный клапан ухудшает работу.

Как понять, нужна ли гидрострелка: практический алгоритм

Если подходить без догадок, вопрос решается довольно просто.

Проверьте 5 признаков

1. Есть ли в системе больше одного насоса?
2. Работают ли контуры одновременно?
3. Есть ли сильная разница в расходах между ветками?
4. Нужна ли защита котла от холодной обратки?
5. Сложно ли удержать стабильную температуру без перетоков?

Если на три и более вопросов ответ «да», гидравлическое разделение почти наверняка полезно.

Простой бытовой ориентир

• 1 насос, 1 контур — обычно без гидрострелки.
• 1 котёл, несколько контуров — чаще уже нужен коллектор, а иногда и стрелка.
• Котёл + тёплые полы + радиаторы + бойлер — схема почти всегда требует разделения.
• Твердотопливный котёл — нужен малый контур, а нередко и дополнительная буферизация.

Типовые ошибки при монтаже

Ошибки в этом узле обычно проявляются не сразу, а через шум, нестабильный прогрев и жалобы на «странную» работу системы.

Самые частые проблемы

• ставят гидрострелку без расчёта расходов;
• выбирают слишком маленький диаметр;
• не учитывают суммарную мощность котла и контуров;
• путают подачу и обратку;
• ставят насосы с заведомо конфликтующими характеристиками;
• не делают балансировку веток после запуска;
• не ставят грязевик и воздухоотводчик там, где они реально нужны.

Отдельно отмечу: часто вижу, как на подающем патрубке гидрострелки забывают автоматический воздухоотводчик. Воздух скапливается в верхней части, уменьшает полезное сечение, и разделение нарушается. А грязевик на обратке обязателен — без него весь шлам из системы рано или поздно окажется в теплообменнике котла.

Что получается в итоге

• верх радиаторов горячий, низ холодный;
• тёплый пол «гуляет» по температуре;
• котёл уходит в частые включения;
• насосы шумят;
• в гидрострелке скапливается воздух и шлам;
• обратка приходит слишком холодной или, наоборот, слишком горячей.

Как подобрать гидрострелку и коллектор

Подбор должен идти не «по мощности котла в каталоге», а по расходам и диаметрам.

На что смотреть

• тепловая нагрузка системы;
• расход теплоносителя по каждому контуру;
• минимальный расход через котёл;
• диаметр подводящих труб;
• количество контуров;
• место установки и удобство обслуживания.

Опираться стоит на СП 60.13330.2020 и рекомендации производителей котлов. Например, для настенного газового котла минимальный расход часто указан в паспорте — если опуститься ниже, котёл уйдёт в ошибку по перегреву. Гидрострелка должна обеспечивать этот минимум независимо от того, что происходит во вторичных контурах.

Упрощённая логика выбора

Если система проектируется «с запасом», запас должен быть в расчёте, а не в случайном увеличении диаметра. Излишне большой диаметр гидрострелки снижает скорость потока до нуля, и тогда она превращается просто в отстойник, не выполняя разделения.

Что важно при обвязке гидрострелки

Правильная установка не менее важна, чем сама схема.

Практические требования

• гидрострелку ставят вертикально;
• подача и обратка должны быть подключены согласно схеме производителя;
• сверху обычно предусматривают воздухоотвод;
• снизу — слив и возможность удаления шлама;
• до и после узла должно быть удобно обслуживать арматуру;
• насосные группы лучше располагать так, чтобы их можно было снять без полной разборки системы.

Почему это важно

Даже хорошая схема плохо работает, если в узле постоянно скапливается воздух, грязь или нарушена циркуляция из-за неверной ориентации патрубков. На одном объекте гидрострелку смонтировали горизонтально — в итоге верхний воздухоотводчик оказался сбоку, воздух не уходил, и насосы начали шуметь уже через неделю.

Балансировка после запуска: что проверить

Запуск — это не конец работы, а начало настройки.

Чек-лист пусконаладки

• проверить направление движения по всем контурам;
• удалить воздух из системы;
• убедиться, что котловой расход соответствует проекту;
• измерить температуру подачи и обратки по веткам;
• проверить, нет ли шума в насосах и трубах;
• оценить, не перегревается ли какая-то зона;
• настроить балансировочные клапаны или расходомеры;
• протестировать систему в нескольких режимах.

На что смотреть в первую очередь

• стабильность температуры в радиаторах;
• равномерность прогрева тёплого пола;
• отсутствие «провалов» при включении нескольких контуров;
• нормальную работу котла без частых ошибок по перегреву или недотоку.

Я всегда советую после балансировки записать положения всех настроечных клапанов и расходы по контурам — это здорово экономит время при следующем сервисном визите.

Плюсы и минусы гидравлического разделения

Гидравлическое разделение выгодно тогда, когда оно действительно закрывает техническую задачу. Если задача надуманная, узел превращается в лишнюю деталь.

Когда лучше выбрать буферную ёмкость вместо гидрострелки

Иногда вместо стрелки логичнее ставить буферную ёмкость. Это особенно актуально для твердотопливных котлов и систем, где нужно сгладить неравномерную выработку тепла.

Буферная ёмкость полезна, если

• источник тепла работает рывками;
• нужен запас тепла;
• есть избыток тепловой мощности;
• требуется увеличить инерционность системы.

Гидрострелка не накапливает тепло, она только разделяет потоки. Буферная ёмкость делает и то и другое: частично разделяет контуры и аккумулирует энергию. В системах с твердотопливным котлом я обычно рекомендую буфер объёмом из расчёта 30–50 литров на каждый киловатт мощности котла — это позволяет сгладить пики горения и продлить работу на одной закладке.

Коротко о выборе для частного дома

Если дом небольшой и схема простая, усложнять её не нужно. Но если есть радиаторы, тёплый пол, бойлер и несколько насосов, лучше сразу закладывать нормальное гидравлическое разделение.

Практическая логика

• простая система — расчёт насоса и грамотная балансировка;
• средняя система — коллектор и отдельные насосные группы;
• сложная система — гидрострелка, коллектор, малый контур и, при необходимости, буфер.

Частые вопросы, которые стоит задать проектировщику или монтажнику

• Каков расчётный расход по каждому контуру?
• Нужна ли стрелка или достаточно коллектора?
• Как защищён котёл от холодной обратки?
• Где будет удаляться воздух и шлам?
• Как выполняется балансировка после запуска?
• Что произойдёт, если одновременно включатся все насосы?

Если на эти вопросы нет чётких ответов, схему ещё рано считать готовой.

Вывод

Гидравлическое разделение — это не модный узел и не универсальная «страховка». Это инструмент для тех случаев, когда в системе отопления несколько контуров, насосов и режимов работы. Гидрострелка развязывает потоки, коллектор распределяет их по веткам, а малый контур защищает котёл и стабилизирует запуск.

Главное правило простое: сначала считают схему, потом выбирают узел. Если сделать наоборот, система может оказаться дорогой, но нестабильной. Если же подобрать решение по расходам, мощности и реальной логике работы, отопление будет тихим, предсказуемым и удобным в обслуживании.

FAQ

Нужна ли гидрострелка в системе с одним котлом?

Если в системе один контур и один насос, чаще всего нет. Если контуров несколько или есть конфликт насосов, уже стоит рассматривать разделение.

Чем гидрострелка отличается от коллектора?

Гидрострелка разделяет гидравлику контуров, а коллектор распределяет поток по веткам. Это разные узлы с разными задачами.

Можно ли обойтись без малого контура?

Для твердотопливного котла — обычно не стоит. Малый контур помогает защитить котёл от холодной обратки и сгладить запуск.

Что лучше для тёплого пола: коллектор или гидрострелка?

Для самого тёплого пола нужен коллектор. Гидрострелка нужна не тёплому полу как таковому, а общей системе, если есть несколько насосов и контуров.

Почему система шумит после установки гидрострелки?

Чаще всего причина в воздухе, неправильной балансировке, слишком высоких скоростях потока или ошибках в подключении.
